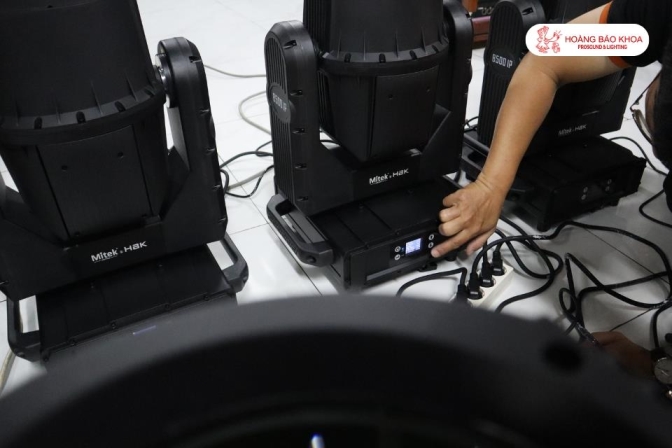

Các lỗi DMX512 thường gặp trong hệ thống ánh sáng và cách xử lý

tư vấn ánh sáng: tìm hiểu DMX và các lỗi thường gặp trong hệ thống ánh sáng

DMX512 (Digital Multiplex) là giao thức truyền tín hiệu điều khiển tiêu chuẩn giữa bàn điều khiển ánh sáng (Lighting Console) và các thiết bị chiếu sáng trên sân khấu.

Một đường truyền DMX có thể quản lý đồng thời nhiều thiết bị như:

• Moving Head Beam
• Moving Head Wash
• Moving Head Spot
• LED PAR
• LED Bar
• Strobe
• Laser
• Máy khói

Đây là nền tảng điều khiển của hầu hết các hệ thống ánh sáng sân khấu hiện nay. Tuy nhiên, nếu quá trình đấu nối hoặc cấu hình chưa đúng, hệ thống rất dễ phát sinh các lỗi ảnh hưởng đến quá trình vận hành.

1. Đèn không nhận tín hiệu DMX

Đây là sự cố phổ biến nhất khi vận hành hệ thống chiếu sáng.

Các nguyên nhân thường gặp gồm:

• Cài đặt sai địa chỉ DMX (DMX Address).
• dây tín hiệu bị đứt hoặc hỏng.
• Đầu nối DMX tiếp xúc kém.
• Cấu hình Master/Slave chưa đúng.
• Bàn điều khiển chưa xuất tín hiệu.

Để khắc phục, cần kiểm tra địa chỉ DMX của từng thiết bị, dây cáp, cổng Output trên bàn điều khiển và thử vận hành từng đèn riêng lẻ.

2. Đèn hoạt động không ổn định hoặc nhấp nháy

Nếu nhiều thiết bị cùng xuất hiện hiện tượng chập chờn, nguyên nhân thường liên quan đến đường truyền tín hiệu.

• Sử dụng sai loại cáp.
• Khoảng cách truyền quá dài.
• Jack kết nối bị oxy hóa.
• Nhiễu điện từ.

Giải pháp gồm sử dụng cáp DMX chuyên dụng, tránh đi chung với dây nguồn, thay thế đầu nối bị hỏng và lắp DMX Terminator ở cuối tuyến truyền tín hiệu.

3. Đèn phản hồi không đúng lệnh

Trong một số trường hợp, thiết bị vẫn nhận tín hiệu nhưng hoạt động sai màu sắc, sai chuyển động hoặc hiệu ứng không đúng như lập trình.

Nguyên nhân thường do:

• Chọn sai Personality.
• Cấu hình sai số lượng kênh DMX.
• Patch sai trên bàn điều khiển.

Đây là lỗi khá phổ biến khi kết hợp nhiều dòng Thiết bị ánh sáng trong cùng một hệ thống.

4. Trùng địa chỉ DMX

Khi nhiều thiết bị được thiết lập cùng địa chỉ DMX ngoài ý muốn, chúng sẽ nhận chung một lệnh điều khiển.

Dấu hiệu thường gặp:

• Nhiều đèn cùng chuyển động.
• Không điều khiển độc lập từng thiết bị.
• Màu sắc thay đổi đồng thời.

Để tránh tình trạng này, cần lập sơ đồ địa chỉ DMX ngay từ đầu và kiểm tra kỹ trước khi vận hành.

Sử dụng đúng cáp DMX giúp hệ thống vận hành ổn định hơn

Không nên sử dụng cáp micro thay thế cáp DMX

Mặc dù đều sử dụng đầu nối XLR, nhưng hai loại cáp có thông số kỹ thuật hoàn toàn khác nhau.

• Cáp micro có trở kháng khoảng 50–75 OMEGA.
• Cáp DMX được thiết kế với trở kháng chuẩn 110 OMEGA.

Việc sử dụng cáp micro để truyền tín hiệu DMX có thể gây suy hao tín hiệu, đặc biệt ở các hệ thống có khoảng cách truyền lớn hoặc nhiều thiết bị.

Hoàng Bảo Khoa hiện cung cấp các giải pháp kết nối chuyên dụng từ Neutrik, Rean, Bespeco và ABCCables, đáp ứng yêu cầu của các hệ thống biểu diễn chuyên nghiệp.

Kiểm tra hệ thống trước khi vận hành

Để giảm thiểu các lỗi hệ thống ánh sáng, nên kiểm tra định kỳ:

• Jack DMX.
• Dây cáp.
• Nguồn điện.
• Địa chỉ DMX.
• Patch trên bàn điều khiển.
• Firmware thiết bị.

Việc kiểm tra trước mỗi chương trình sẽ giúp hạn chế đáng kể các sự cố trong quá trình biểu diễn.

tư vấn ánh sáng chuyên nghiệp giúp hạn chế lỗi ngay từ giai đoạn thiết kế

Một hệ thống được tính toán đúng ngay từ đầu sẽ vận hành ổn định hơn và giảm thời gian xử lý sự cố.

Trong quá trình tư vấn ánh sáng, các kỹ sư sẽ đánh giá:

• Sơ đồ đấu nối DMX.
• Chiều dài đường truyền.
• Loại cáp phù hợp.
• Thiết bị điều khiển.
• Phân chia Universe.
• Khả năng mở rộng hệ thống.

Việc thiết kế khoa học sẽ giúp hệ thống dễ nâng cấp, ổn định trong vận hành và hạn chế lỗi phát sinh.

Hoàng Bảo Khoa cung cấp giải pháp ánh sáng trọn gói từ tư vấn, thiết kế đến thi công cho sân khấu, hội trường, nhà hát, trung tâm sự kiện và bar/club.

• Khảo sát công trình.
• Thiết kế hệ thống DMX.
• Cung cấp Thiết bị ánh sáng chính hãng.
• Lập trình bàn điều khiển.
• Lắp đặt và cân chỉnh.
• bảo hành và hỗ trợ kỹ thuật.

Ngoài các giải pháp ánh sáng sân khấu, Hoàng Bảo Khoa còn triển khai âm thanh hội trường, âm thanh sân khấu, tư vấn âm thanh và tư vấn ánh sáng cho nhiều loại công trình trên toàn quốc.
