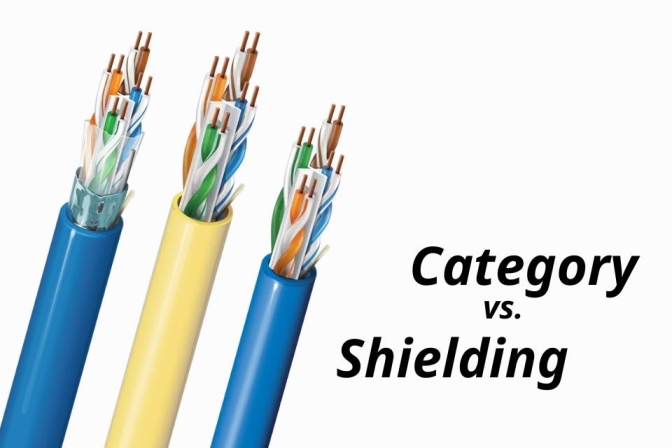

Category và Shielding trong cáp mạng có ý nghĩa gì?

Category và Shielding trong cáp mạng có ý nghĩa gì?

Khi lựa chọn cáp mạng, bạn có thể bắt gặp các ký hiệu như CAT 5e, CAT 6, CAT6A cùng các cấu trúc như U/UTP, F/UTP, U/FTP hoặc S/FTP. Đây là những thông tin mô tả các đặc tính khác nhau của cáp, không phải các cách gọi đồng nghĩa.

Category cho biết cấp hiệu năng truyền dẫn mà cáp đáp ứng, trong khi Shielding thể hiện cấu trúc che chắn nhằm hạn chế tác động của nhiễu điện từ. Hiểu rõ hai thông số này sẽ giúp việc lựa chọn cáp phù hợp với tốc độ mạng, khoảng cách truyền và môi trường lắp đặt trở nên chính xác hơn.

Category trong cáp mạng là gì?

Category, thường được ký hiệu là CAT, là hệ thống phân loại dùng để xác định hiệu năng của cáp mạng xoắn đôi (twisted-pair). Cấp Category liên quan đến các yêu cầu về băng thông, khả năng truyền tín hiệu, nhiễu xuyên âm và khả năng đáp ứng những ứng dụng Ethernet tương ứng.

Trong thực tế, một số Category thường gặp gồm CAT 5e, CAT 6 và CAT6A. Mỗi cấp có những yêu cầu kỹ thuật riêng, vì vậy không nên chỉ dựa vào tên Category để đánh giá toàn bộ cấu tạo của cáp.

Ví dụ, khi trên sản phẩm ghi CAT6, thông tin này chủ yếu cho biết cáp thuộc Category 6. Ký hiệu này không đồng nghĩa với việc cáp đã có lớp chống nhiễu.

Tương tự, CAT6A cũng không mặc định là cáp shielded. Tùy thiết kế, cáp CAT6A có thể sử dụng cấu trúc không shield hoặc được bổ sung các lớp che chắn khác nhau.

Category cũng không chỉ đơn thuần phản ánh tốc độ truyền dữ liệu. Các yêu cầu kỹ thuật của từng Category còn liên quan đến những thông số như insertion loss, return loss, NEXT và FEXT cùng nhiều đặc tính truyền dẫn khác. Vì vậy, việc đánh giá cáp cần dựa trên tổng thể thông số kỹ thuật thay vì chỉ nhìn vào tốc độ Ethernet.

Shielding trong cáp mạng là gì?

Shielding là phương pháp sử dụng vật liệu dẫn điện để tạo lớp che chắn cho cáp. Các vật liệu thường gặp gồm foil hoặc lưới kim loại, có tác dụng hạn chế ảnh hưởng của nhiễu điện từ (EMI) cũng như giảm nhiễu giữa các đôi dây hoặc giữa những sợi cáp đặt gần nhau.

Khác với Category, Shielding không phải là một cấp phân loại hiệu năng. Thông số này mô tả cấu trúc che chắn bên trong và bên ngoài cáp. Vì vậy, cả CAT6 lẫn CAT6A đều có thể được sản xuất với nhiều kiểu shielding khác nhau.

Các ký hiệu shielding thường được thể hiện theo dạng X/YTP. Có thể hiểu các thành phần cơ bản như sau:

• U = Unshielded, không sử dụng lớp shield kim loại.
• F = Foil, sử dụng lớp foil làm vật liệu che chắn.
• S = Braided Screen, sử dụng lớp lưới kim loại bện.
• TP = Twisted Pairs, biểu thị các đôi dây xoắn bên trong cáp.

Chẳng hạn, với thông số CAT6A S/FTP, hai phần thông tin mang ý nghĩa riêng:

• CAT6A xác định Category và các yêu cầu về hiệu năng truyền dẫn.
• S/FTP mô tả cấu trúc shielding gồm lưới kim loại tổng thể kết hợp foil riêng cho từng đôi dây.

Do đó, chỉ dựa vào ký hiệu CAT6A chưa thể xác định khả năng chống nhiễu của cáp. Cần kiểm tra thêm thông tin về Shielding để biết chính xác cấu tạo của sản phẩm.

Với những khu vực có mức nhiễu điện từ thấp, U/UTP thường có lợi thế về độ mềm dẻo và thuận tiện trong quá trình thi công. Nếu hệ thống được triển khai gần nhiều nguồn gây nhiễu điện từ, các cấu trúc như F/UTP, U/FTP, F/FTP hoặc S/FTP có thể được xem xét tùy theo yêu cầu thực tế.

Tuy nhiên, việc sử dụng cáp shielded không có nghĩa hệ thống sẽ tự động đạt hiệu quả chống nhiễu tối ưu. Các thành phần như đầu nối, patch panel, keystone và phụ kiện kết nối cũng cần tương thích với cấu trúc cáp. Đồng thời, quá trình bonding/grounding phải được thực hiện đúng yêu cầu kỹ thuật.

Cách chọn Category và Shielding phù hợp

Khi lựa chọn cáp mạng, nên đánh giá riêng hai yếu tố: mức hiệu năng truyền dẫn cần thiết và điều kiện nhiễu của môi trường lắp đặt. Hai yếu tố này kết hợp với nhau sẽ giúp xác định loại cáp phù hợp hơn.

Có thể tóm tắt cách đọc hai thông số này như sau:

Category cho biết cáp thuộc cấp hiệu năng truyền dẫn nào.
Shielding cho biết cấu trúc che chắn của cáp và cách cáp được thiết kế để hạn chế nhiễu.

Hai thông số trên bổ trợ cho nhau và không nên sử dụng thay thế lẫn nhau. Ví dụ, CAT6 U/UTP và CAT6A S/FTP khác biệt đồng thời về Category lẫn cấu trúc shielding. Vì vậy, khi mua cáp mạng, người dùng nên kiểm tra đầy đủ thông số thay vì chỉ dựa vào tên CAT6 hoặc CAT6A.

Bên cạnh Category và Shielding, việc lựa chọn cáp còn cần xem xét chiều dài tuyến cáp, đường kính dây dẫn, vật liệu dây dẫn, tiêu chuẩn sản phẩm, loại đầu nối và điều kiện thi công. Hiệu năng của hệ thống phụ thuộc vào sự tương thích giữa các thành phần trong toàn bộ đường truyền.
