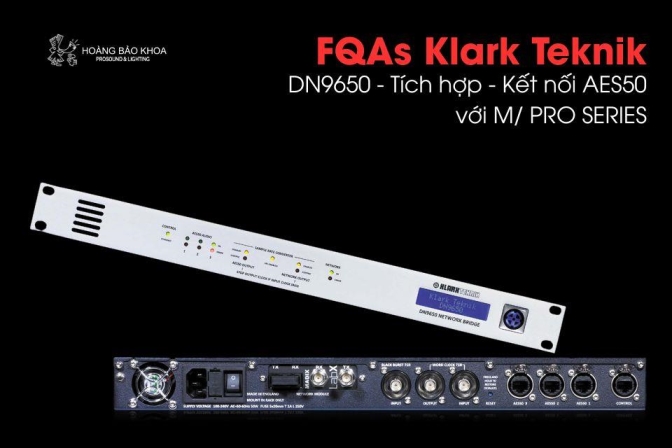

Klark Teknik DN9650 – Cách tích hợp AES50 với bàn trộn M Series và PRO Series

1. Cài đặt mạng và kết nối thiết bị

• Đảm bảo máy tính và DN9650 cùng nằm trong một mạng: Vào Network and Sharing Center → Local Area Connection → Properties → Internet Protocol Version 4 → Properties. Chọn “Use the following IP address”, nhập địa chỉ 192.168.20.3 và subnet mask 255.255.0.0.
• Dùng cáp Cat5 để nối cổng LAN của máy tính với cổng Ethernet Control trên DN9650.
• Mở trình duyệt web và truy cập địa chỉ IP mặc định 192.168.10.10 để vào giao diện DN9650.
• Trên màn hình LCD của DN9650, kiểm tra dòng Network Bridge và gán đúng mô-đun mạng.

2. Thiết lập mô-đun DN9650

• Nhấn “Change Module Type”, chọn Klark Teknik AES50. Thiết bị sẽ khởi động lại trong vài giây để áp dụng thay đổi.
• Tiếp tục chọn “Change Module Settings”.
• Khi làm việc với bàn mixer M32, đặt Sample Frequency = 48kHz và Clock Source = AES50 External Clock để M32 hoạt động ở vai trò master.
• Với AES50 tích hợp, vào “Change Module Settings”, chọn tất cả các cổng ở chế độ 96kHz và đặt Clock Source là AES50 External Clock.

3. Kết nối vật lý giữa DN9650 và bàn mixer

• Trên mặt sau bàn mixer dòng Pro, các cổng AES50 số 1, 2, 3 được kết nối với hộp I/O.
• Các cổng 4, 5, 6 kết nối đến ba cổng AES50 của DN9650.
• Trên card AES50 của DN9650, nối cổng 1 với cổng AES50 A của bàn mixer dòng M.
• Ở chế độ 48kHz, cổng 2 có thể làm dự phòng, nối với cổng B của bàn mixer M.
• Khi ở chế độ 96kHz, cổng 1 truyền kênh 1–24, còn cổng 2 truyền kênh 25–48.

4. Định tuyến tín hiệu và kiểm tra hệ thống

• Để gửi tín hiệu từ DN9650 đến bàn mixer Pro và M32, vào mục Status để kiểm tra cấu hình cổng.
• Nếu cần thay đổi, truy cập Config, chọn cổng và xác định loại thiết bị phù hợp.
• ID thiết bị sẽ được hệ thống tự động nhận diện.
• Vào phần Patching để gán hộp I/O với bàn mixer dòng Pro.
• Tại trang Metering, có thể theo dõi tín hiệu đi vào hộp I/O.
• Để truyền sang bàn mixer dòng M, gán hộp I/O với mô-đun AES50 trong mục Patching.
• Các tín hiệu sẽ được truyền trực tiếp tới dòng M mà không qua xử lý của dòng Pro.
• Trên bàn mixer M, trong trang Routing, gán đầu vào 1–32 sang AES50.
• Tín hiệu được hiển thị trong trang Metering để xác minh hoạt động.
• Do bàn mixer dòng Pro kiểm soát gain analog, nên cần thống nhất mức gain ngay khi cấu hình ban đầu.
