Bài viết cung cấp hướng dẫn chi tiết về cách bố trí ăng-ten trong hệ thống micro không dây, giải thích khái niệm diversity và chỉ dẫn khoảng cách lắp ăng-ten theo khuyến nghị của Sennheiser. Việc bố trí đúng giúp duy trì tín hiệu ổn định và hạn chế tình trạng drop-out.
Diversity Ăng-Ten
Phân Tập Ăng-Ten (Diversity) giúp tăng độ tin cậy của tín hiệu RF và giảm hiện tượng Dropout do phản xạ, nhiễu hoặc vật cản. Khi sử dụng hai ăng-ten thu một tín hiệu, bộ thu sẽ tự động chọn tín hiệu tốt hơn để đảm bảo kết nối ổn định.
Nguyên nhân chính gây mất tín hiệu trong hệ thống Micro Không Dây:
- Nhiễu đa đường: Tín hiệu phản xạ từ tường hoặc kim loại làm triệt tiêu pha.
- Vùng chết: Khu vực tín hiệu yếu do vật cản hoặc giao thoa RF.
- Người biểu diễn di chuyển: Thay đổi vị trí làm cường độ tín hiệu bị thay đổi.
Cơ chế hoạt động
- Đặt hai ăng-ten cách nhau hoặc hướng theo các hướng khác nhau.
- Bộ thu (Receiver) liên tục theo dõi cả hai đường và chọn tín hiệu mạnh hơn.
Lợi ích
- Giảm hiện tượng mất tín hiệu (Dropout).
- Đảm bảo hoạt động ổn định trong môi trường RF phức tạp.
Khoảng cách giữa các ăng-ten
Khoảng cách ảnh hưởng trực tiếp tới hiệu quả hoạt động của Diversity. Đặt đúng giúp bộ thu nhận tín hiệu khác pha và biên độ, tăng độ ổn định RF.
Ăng-ten Omni
- Tối thiểu: Ít nhất ¼ bước sóng (λ).
- Lý tưởng: 0,5 – 1 bước sóng.
- Ví dụ: Dải UHF 500 – 800 MHz, khoảng cách 25 – 50 cm giữa hai ăng-ten omni.
Lý do: Ăng-ten omni thu tín hiệu mọi hướng, dễ bị phản xạ và nhiễu đa đường. Khoảng cách nhỏ vẫn đủ nhưng Diversity giúp ổn định hơn.

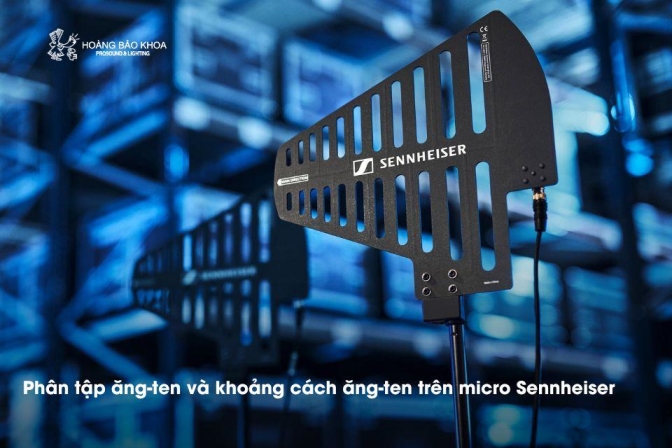

Ăng-ten Directional
- Tối thiểu: 1 bước sóng.
- Lý tưởng: 1,5 – 2,5 bước sóng.
- Ví dụ: Khoảng cách 75 – 150 cm giữa hai ăng-ten định hướng.
Lý do: Ăng-ten định hướng thu tín hiệu theo một hướng, đặt xa giúp mỗi ăng-ten thu khác pha, tối ưu hiệu quả Diversity và giảm mất tín hiệu.
Lưu ý bố trí
- Đảm bảo Line of Sight giữa ăng-ten và thiết bị phát.
- Tránh gần tường kim loại, cột thép hoặc nguồn RF khác.
- Đặt ăng-ten cao hơn đầu người biểu diễn để giảm vật cản và suy hao.
- Tối ưu khoảng cách và hướng bố trí ăng-ten định hướng để mỗi ăng-ten thu tín hiệu khác biệt.
Kết luận
Bố trí và khoảng cách ăng-ten đúng giúp hệ thống Micro Không Dây ổn định. Ăng-ten omni có thể đặt gần nhau, trong khi ăng-ten định hướng cần khoảng cách lớn hơn. Chọn đúng loại ăng-ten, vị trí và môi trường RF để hạn chế Dropout và tối ưu chất lượng tín hiệu.
