Dễ dàng điều khiển nhiều hệ thống EW-D cùng lúc với ứng dụng Smart Assist. Bạn có thể thêm và đồng bộ các bộ thu, sử dụng bộ chia ăng-ten EW-D ASA lên tới 8 kênh, tối ưu hướng ăng-ten, cấp nguồn hiệu quả và ghép bộ phát nhanh, giúp hệ thống hoạt động trơn tru, ổn định.
Quản lý nhiều hệ thống EW-D với Smart Assist
Ứng dụng Smart Assist giúp cấu hình và quản lý nhiều hệ thống EW-D cùng lúc, mang lại sự tiện lợi và hiệu quả trong triển khai không dây chuyên nghiệp.
Lưu ý: Nếu bạn sử dụng bộ chia ăng-ten EW-D ASA Antenna Splitter, hãy tham khảo phần hướng dẫn dưới đây trước khi thiết lập.
Thiết lập nhiều bộ thu (receivers)
- Bật tất cả các bộ thu EW-D receivers, giữ các bộ phát (transmitters) ở trạng thái tắt.
- Mở Smart Assist và chọn Add Receivers để thêm các bộ thu vào hệ thống.
- Nhấn giữ nút SYNC trên từng bộ thu trong 3 giây. Đèn DATA màu xanh sẽ nhấp nháy, báo hiệu kết nối Bluetooth với ứng dụng.
- Các bộ thu xuất hiện trong ứng dụng, bạn có thể đặt tên, chọn màu và nhấn Save để lưu thiết lập.
- Khi nhấn Pair, tên thiết lập sẽ hiển thị trên màn hình bộ thu tương ứng. Chọn Next để bắt đầu Autoscan, ứng dụng sẽ quét tần số khả dụng và gán tự động cho từng bộ thu. Tùy chọn này cũng có thể truy cập từ menu (biểu tượng ba chấm).

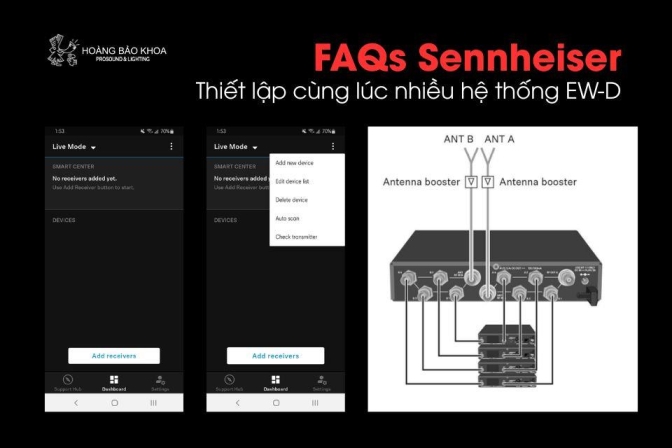

Sử dụng bộ chia ăng-ten EW-D ASA
Bộ chia EW-D ASA Antenna Splitter giúp quản lý nhiều bộ thu chung. Một thiết bị ASA hỗ trợ tối đa 4 bộ thu với 1 cặp ăng-ten. Hai ASA có thể liên kết để quản lý 8 bộ thu.
Cấu hình 4 kênh
- Kết nối ăng-ten đầu vào của các bộ thu vào cổng A1–A4 (có cấp nguồn) trên ASA.
- Kết nối đầu vào thứ hai của bộ thu vào các cổng B1–B4 (không cấp nguồn).
- Không cần cấp nguồn riêng cho bộ thu, vì các cổng A1–A4 đã cung cấp điện.
Liên kết hai cấu hình 4 kênh
- Cách kết nối tương tự như cấu hình 4 kênh cơ bản.
- Kết nối cổng OUT của ASA thứ nhất với cổng IN của ASA thứ hai.
Căn chỉnh ăng-ten
- Nên sử dụng ăng-ten rời ADP UHF, nhưng có thể dùng ăng-ten dạng thanh (rod antennas).
- Đặt ăng-ten dạng thanh theo hình chữ “V” để tối ưu thu sóng.
Cấp nguồn cho bộ thu
EW-D ASA cung cấp nguồn trực tiếp cho các bộ thu kết nối, do đó không cần bộ nguồn riêng cho từng bộ thu.
Ghép nối bộ phát và bộ thu
- Nhấn nhanh nút SYNC trên bộ thu để bật đèn DATA màu xanh.
- Nhấn nhanh nút SYNC trên bộ phát để hoàn tất ghép nối:
- Micro cầm tay: nút SYNC ở đáy micro, cạnh nút nguồn.
- Beltpack: nút SYNC giữa ăng-ten và công tắc MUTE.
- Khi ghép nối thành công, đèn LINK trên cả hai thiết bị sáng màu xanh lá.
Lưu ý: Nhấn SYNC ngắn (dưới 2 giây). Giữ lâu sẽ chuyển sang chế độ cập nhật firmware và hủy kết nối hiện tại.
