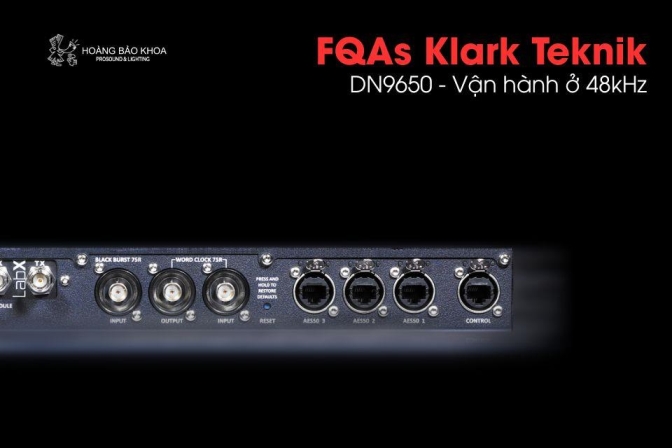

Klark Teknik DN9650 là bộ chuyển đổi AES50 sang CM1, áp dụng sơ đồ định tuyến cố định 1:1 (3×24 kênh). Thiết bị hỗ trợ hai chế độ lấy mẫu 96/48kHz; trong trường hợp 48kHz, việc truyền đủ 48 kênh âm thanh yêu cầu kết nối đồng thời cả hai cổng AES50.
Tổng quan thiết kế DN9650
DN9650 được phát triển ban đầu để hoạt động ở tần số lấy mẫu 96 kHz - đây là chuẩn xung nhịp mặc định cho các bàn mixer Midas. Sau này, tùy chọn hoạt động ở 48 kHz mới được bổ sung thông qua bản cập nhật phần mềm.
Cấu trúc định tuyến cố định
Thiết bị DN9650 sử dụng mô hình định tuyến nội bộ cố định theo cấu trúc 1:1 giữa AES50 và thẻ CM1. Cấu hình này không thể thay đổi, cụ thể như sau:
- Cổng AES50 1: kênh 1-24 (hai chiều)
- Cổng AES50 2: kênh 25-48 (hai chiều)
- Cổng AES50 3: kênh 49-72 (hai chiều)
Hoạt động ở tần số 48 kHz
Mặc dù giao thức AES50 về lý thuyết có thể truyền tối đa 48 kênh trên mỗi cổng ở 48 kHz, DN9650 lại không hỗ trợ cấu hình này. Để đạt tổng 48 kênh âm thanh, cần sử dụng hai cổng AES50: Cổng 1 cho kênh 1-24 và Cổng 2 cho kênh 25-48. Khi sử dụng với bàn mixer M32, cấu hình này sẽ chiếm cả hai cổng AES50, do đó chỉ còn các I/O nội bộ dành cho đầu vào và đầu ra.
